টিউব বসতি স্থাপনকারীদের (ল্যামেলা) অবক্ষেপণ ট্যাঙ্কের সাধারণ সমস্যা এবং সমাধান

লিখেছেন: কেট

Email:kate@aquasust.com

তারিখ: 2রা ডিসেম্বর 2024

নীতি এবং বৈশিষ্ট্যল্যামেলাসেটলিং ট্যাংক

অগভীর ট্যাঙ্কের নীতি অনুসারে, সেটলিং ট্যাঙ্কের একটি নির্দিষ্ট কার্যকর আয়তনের শর্তে, সেটলিং ট্যাঙ্কের ক্ষেত্রফল যত বেশি হবে, সেডিমেন্টেশন দক্ষতা তত বেশি হবে। এটি অবক্ষেপণের সময় থেকে স্বাধীন। নিষ্পত্তি ট্যাঙ্ক যত অগভীর হবে, অবক্ষেপণের সময় তত কম হবে। একটি ল্যামেলা প্যাকিং সেটলিং ট্যাঙ্কের অবক্ষেপণ অঞ্চলটি সমান্তরাল টিউব সেটলার বা ল্যামেলাগুলির একটি সিরিজ দ্বারা পাতলা স্তরে বিভক্ত, অগভীর ট্যাঙ্কের নীতিকে প্রতিফলিত করে।

এর বৈশিষ্ট্যটিউব বসতি স্থাপনকারীএবংল্যামেলা অবক্ষেপণ ট্যাংক:

1.ল্যামিনার প্রবাহ নীতির ব্যবহার

প্লেটগুলির মধ্যে বা টিউবের ভিতরে জল প্রবাহিত হয় এবং হাইড্রোলিক ব্যাসার্ধ খুব ছোট, ফলে রেনল্ডস সংখ্যা কম। সাধারণত, রেনল্ডস সংখ্যা (রি) প্রায় 200, এবং প্রবাহটি লেমিনার বৈশিষ্ট্যগুলি প্রদর্শন করে, যা অবক্ষেপণের জন্য অত্যন্ত উপকারী। Lamellas অভ্যন্তরে জলপ্রবাহের Froude সংখ্যা প্রায় 1 এর মধ্যে10^-3 এবং 110^-4, একটি স্থিতিশীল প্রবাহ অবস্থা নির্দেশ করে।

2. বর্ধিত সেটলিং ট্যাংক এলাকা
নকশা নিষ্পত্তি ট্যাংক এলাকা বৃদ্ধি, অবক্ষেপ দক্ষতা উন্নত. যাইহোক, টিউব সেটলারের নির্দিষ্ট বিন্যাস, ইনলেট এবং আউটলেট ওয়াটারের প্রভাব এবং প্লেট বা টিউবের ভিতরে প্রবাহের প্যাটার্নের মতো কারণগুলির কারণে, প্রকৃত চিকিত্সা ক্ষমতা তাত্ত্বিক মাল্টিপল অর্জন করতে পারে না। তাত্ত্বিক অবক্ষেপন দক্ষতার তুলনায় অবক্ষেপন দক্ষতার প্রকৃত বৃদ্ধি কার্যকর সহগ হিসাবে পরিচিত।

3.সংক্ষিপ্ত সেটলিং দূরত্ব
কণাগুলির একটি সংক্ষিপ্ত বসতি দূরত্ব রয়েছে, যা অবক্ষেপণের সময়কে উল্লেখযোগ্যভাবে হ্রাস করে।

4.ফ্লোকুলেন্ট কণার পুনরায় জমাট বাঁধা
টিউব সেটলার বা টিউবের ভিতরে ফ্লোকুলেন্ট কণার পুনঃ জমাটবদ্ধতা আরও কণার বৃদ্ধিকে উৎসাহিত করে, যা অবক্ষেপণের দক্ষতা বাড়ায়।

এর গঠনল্যামেলা অবক্ষেপণ ট্যাংক

ল্যামেলা বা টিউব সেটলার সেটলিং ট্যাঙ্কের গঠন একটি সাধারণ সেটলিং ট্যাঙ্কের মতো। এটি চারটি প্রধান অংশ নিয়ে গঠিত: খাঁড়ি, অবক্ষেপণ অঞ্চল, আউটলেট এবং স্লাজ সংগ্রহ অঞ্চল। মূল পার্থক্য হল যে অবক্ষেপণ অঞ্চলে, অনেকগুলি ল্যামেলা বা টিউব বসতি স্থাপন করা হয়।

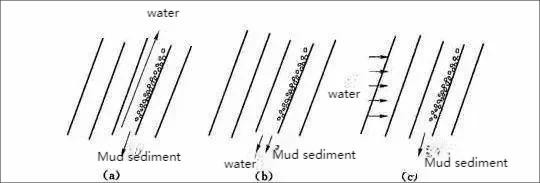

টিউব সেটেলার বা ল্যামেলা সেডিমেন্টেশন ট্যাঙ্কে, টিউব বসতি স্থাপনকারীদের জুড়ে জলের প্রবাহের দিকটি তিনটি প্রকারে শ্রেণীবদ্ধ করা যেতে পারে: ঊর্ধ্বমুখী প্রবাহ, নিম্নমুখী প্রবাহ এবং অনুভূমিক প্রবাহ, যেমন চিত্র 2-এ দেখানো হয়েছে।

· ঊর্ধ্বমুখী প্রবাহ(যাকে কাউন্টারকারেন্ট প্রবাহও বলা হয়): ল্যামেলা বা প্লেটের মধ্য দিয়ে পানি উপরের দিকে প্রবাহিত হয়, যখন স্থির করা কঠিন পদার্থ নিচের দিকে প্রবাহিত হয়। তাদের নির্দেশনা ঠিক বিপরীত।

· নিম্নগামী প্রবাহ(সহ-কারেন্ট প্রবাহও বলা হয়): ল্যামেলা বা প্লেটগুলির মধ্য দিয়ে জল নীচের দিকে প্রবাহিত হয় এবং স্থির কঠিন পদার্থগুলিও একই দিকে নীচের দিকে প্রবাহিত হয়।

· অনুভূমিক প্রবাহ (যাকে ট্রান্সভার্স ফ্লোও বলা হয়, শুধুমাত্র টিউব বসতি স্থাপনকারীদের জন্য প্রযোজ্য): জল প্লেট জুড়ে অনুভূমিকভাবে প্রবাহিত হয়।

যখন প্রবাহের দিক একই থাকে তখন তাকে বলা হয়নিম্নগামী প্রবাহ( নামেও পরিচিতসহ-কারেন্ট প্রবাহ) জল যখন অনুভূমিক দিকে প্রবাহিত হয়, তখন তাকে বলা হয়অনুভূমিক প্রবাহ( নামেও পরিচিততির্যক প্রবাহ, শুধুমাত্র টিউব বসতি স্থাপনকারীদের জন্য প্রযোজ্য)।

· খাঁড়ি এলাকা
জল একটি অনুভূমিক দিক থেকে সেটলিং ট্যাঙ্কে প্রবাহিত হয়। খাঁড়ি এলাকায় প্রধানত ছিদ্রযুক্ত দেয়াল, স্লট দেয়াল এবং নিম্নমুখী প্রবাহ ল্যামেলা ইনলেট ইত্যাদি অন্তর্ভুক্ত থাকে, যাতে ট্যাঙ্কের প্রস্থ জুড়ে অভিন্ন জল বন্টন নিশ্চিত করা যায়। নকশা এবং বিন্যাস প্রয়োজনীয়তা একটি অনুভূমিক প্রবাহ নিষ্পত্তি ট্যাংকের মতই। ঊর্ধ্বমুখী প্রবাহ ল্যামেলাগুলিতে অভিন্ন জলপ্রবাহ নিশ্চিত করতে, বিতরণ এলাকার একটি নির্দিষ্ট উচ্চতা অবশ্যই ল্যামেলাগুলির নীচে বজায় রাখতে হবে এবং খাঁড়ি বিভাগে জল প্রবাহের বেগ 0 এর বেশি হওয়া উচিত নয়৷{1}}.05 m/s

· এর প্রবণতা কোণটিউব বসতি স্থাপনকারীs এবং টিউব
টিউব সেটলার এবং অনুভূমিক দিকের মধ্যবর্তী কোণকে বলা হয়প্রবণতা কোণ. প্রবণতা কোণ ( ) যত ছোট হবে, ধরে রাখার বেগ (u0) তত কম হবে এবং নিষ্পত্তির প্রভাব তত ভালো হবে। যাইহোক, স্লাজ স্বয়ংক্রিয়ভাবে নিচে স্লাইড করতে পারে এবং স্লাজ স্রাব মসৃণ হয় তা নিশ্চিত করার জন্য, মান খুব ছোট হওয়া উচিত নয়। ঊর্ধ্বমুখী প্রবাহের জন্য টিউব সেটলার বা টিউব সেডিমেন্টেশন ট্যাঙ্ক, সাধারণত 55 ডিগ্রি -60 ডিগ্রির কম নয়। নিম্নগামী প্রবাহের জন্য টিউব সেটলার বা টিউব সেডিমেন্টেশন ট্যাঙ্ক, যেখানে স্লাজ নিষ্কাশন করা সহজ, সাধারণত 30 ডিগ্রি -40 ডিগ্রির কম নয়।

· আকৃতি এবং টিউব সেটলার এবং টিউব উপাদান
সেটলিং ট্যাঙ্কের সীমিত আয়তনের সম্পূর্ণ ব্যবহার করার জন্য, টিউব সেটলার এবং টিউবগুলি ঘনভাবে প্যাক করা জ্যামিতিক ক্রস-সেকশন যেমন বর্গক্ষেত্র, আয়তক্ষেত্রাকার, নিয়মিত ষড়ভুজাকার, এবং ঢেউতোলা আকৃতি দিয়ে ডিজাইন করা হয়েছে। সহজে ইনস্টলেশনের জন্য, অনেক বা শত শত ল্যামেলা প্রায়ই একটি মডিউল হিসাবে একত্রিত হয়, এবং তারপর একাধিক মডিউলগুলি অবক্ষেপণ এলাকায় স্থাপন করা হয়। টিউব সেটলার এবং টিউবগুলির জন্য ব্যবহৃত উপকরণগুলি হালকা, টেকসই, অ-বিষাক্ত এবং সাশ্রয়ী হওয়া উচিত। সাধারণ উপকরণগুলির মধ্যে রয়েছে কাগজের মধুচক্র কাঠামো এবং পাতলা প্লাস্টিকের শীট। মধুচক্র ল্যামেলাগুলি গর্ভধারিত কাগজ থেকে তৈরি করা যেতে পারে এবং ফেনোলিক রজন দিয়ে নিরাময় করা যেতে পারে, সাধারণত 25 মিমি একটি খোদাই করা বৃত্তের ব্যাস সহ নিয়মিত ষড়ভুজে গঠিত হয়। প্লাস্টিকের শীটগুলি সাধারণত 0.4 মিমি পুরুত্বের শক্ত পিভিসি শীটগুলি থেকে তৈরি করা হয়, যা গরম চাপা আকারে তৈরি হয়।

· টিউব সেটলার এবং টিউবের দৈর্ঘ্য এবং ব্যবধান
টিউব সেটলার বা টিউব যত বেশি লম্বা, সেটেলিং দক্ষতা তত বেশি। যাইহোক, যদি টিউব সেটলার বা টিউবগুলি খুব দীর্ঘ হয়, উত্পাদন এবং ইনস্টলেশন আরও কঠিন হয়ে যায় এবং একটি নির্দিষ্ট দৈর্ঘ্যের পরে, আরও সম্প্রসারণ নিষ্পত্তির দক্ষতায় সীমিত উন্নতি প্রদান করে। যদি দৈর্ঘ্য খুব কম হয়, তাহলে ইনলেট ট্রানজিশন সেকশনের অনুপাত (যে অংশে পানির প্রবাহ খাঁড়িতে অশান্ত প্রবাহ থেকে লেমিনার প্রবাহে স্থানান্তরিত হয়) বৃদ্ধি পায়, কার্যকরী অবক্ষেপন এলাকার দৈর্ঘ্য হ্রাস করে। রূপান্তর বিভাগের দৈর্ঘ্য সাধারণত প্রায় 100-200মিমি হয়।
অভিজ্ঞতার ভিত্তিতে, ঊর্ধ্বমুখী প্রবাহ টিউব সেটলারের দৈর্ঘ্য সাধারণত {{0}} হয়৷{1}}৷{3}}মি, এবং 0.5 মিটারের কম হওয়া উচিত নয়৷ নিম্নগামী প্রবাহের জন্য, দৈর্ঘ্য প্রায় 2.5 মিটার। যখন ক্রস-বিভাগীয় বেগ একই থাকে, টিউব সেটলারের ব্যবধান বা টিউবগুলির ব্যাস যত কম হবে, টিউবের ভিতরে প্রবাহের বেগ এবং পৃষ্ঠের লোড তত বেশি হবে। এটি ট্যাঙ্কের ভলিউম হ্রাস করার অনুমতি দেয়। যাইহোক, অত্যধিক ছোট ব্যবধান বা টিউব ব্যাস উত্পাদনকে কঠিন করে তোলে এবং আটকে যাওয়ার ঝুঁকি বাড়ায়। জল চিকিত্সায় ব্যবহৃত ঊর্ধ্বমুখী প্রবাহ অবক্ষেপণ ট্যাঙ্কের জন্য, টিউব সেটলার বা টিউব ব্যাসের মধ্যে ব্যবধান সাধারণত 50-150মিমি হয়, যখন নিম্নমুখী প্রবাহ টিউব সেটেলার্স সেডিমেন্টেশন ট্যাঙ্কের জন্য, ব্যবধান প্রায় 35 মিমি।

· আউটলেট এলাকা
টিউব সেটলার বা টিউব থেকে অভিন্ন জল প্রবাহ নিশ্চিত করার জন্য, সংগ্রহ ব্যবস্থার ব্যবস্থাও অত্যন্ত গুরুত্বপূর্ণ। সংগ্রহ ব্যবস্থায় সংগ্রহ শাখা এবং প্রধান সংগ্রহ চ্যানেল রয়েছে। সংগ্রহের শাখাগুলির মধ্যে ছিদ্রযুক্ত সংগ্রহের ট্রফ, ত্রিভুজাকার ওয়েয়ার, পাতলা ওয়েয়ার এবং ছিদ্রযুক্ত পাইপগুলি অন্তর্ভুক্ত থাকতে পারে। ল্যামেলা আউটলেট থেকে সংগ্রহের গর্ত পর্যন্ত উচ্চতা (অর্থাৎ, পরিষ্কার জল অঞ্চলের উচ্চতা) সংগ্রহের শাখাগুলির মধ্যে ব্যবধানের সাথে সম্পর্কিত এবং নিম্নলিখিত সূত্রটি পূরণ করা উচিত:


h √3/2L এর থেকে বড় বা সমান

যেখানে h হল স্বচ্ছ জল অঞ্চলের উচ্চতা (মিটারে) এবং L হল সংগ্রহ শাখাগুলির মধ্যে ব্যবধান (মিটারে)। L-এর সাধারণ মান হল 1৷{1}}.8m, তাই h সাধারণত 1৷{4}}.5m৷

· কণা নিষ্পত্তির বেগ (u0)
টিউব সেটলারের ভিতরে জল প্রবাহের বেগ অনুভূমিক সেটলিং ট্যাঙ্কের অনুভূমিক প্রবাহ বেগের অনুরূপ, সাধারণত {{0}}মিমি/সেকেন্ডের মধ্যে। যখন জমাট বাঁধা চিকিৎসা ব্যবহার করা হয়, তখন নিষ্পত্তির বেগ u0u0u0 সাধারণত 0৷{5}}.6mm/s এর মধ্যে থাকে৷

ফ্যাক্টর প্রভাবিত এবং সাধারণ সমস্যাল্যামেলা অবক্ষেপণ ট্যাংক

ল্যামেলা সেডিমেন্টেশন ট্যাঙ্ক ব্যাপকভাবে বর্জ্য জলের শারীরিক-রাসায়নিক চিকিত্সা প্রক্রিয়াগুলিতে ব্যবহৃত হয়। এই নিবন্ধটি ব্যবহারিক অ্যাপ্লিকেশনগুলিতে সম্মুখীন হওয়া সাধারণ সমস্যাগুলির সমাধান করে, যেমন খাঁড়িতে অসম জল বন্টন, স্লাজ হপারগুলি আটকে থাকা এবং ফ্লোক ভাসানো, যা বর্জ্য জলের গুণমান হ্রাসের দিকে পরিচালিত করে। কারণগুলি বিশ্লেষণ করে, সংশ্লিষ্ট সমাধানগুলি প্রস্তাব করা হয়।

1.এর নিষ্পত্তির প্রভাবকে প্রভাবিতকারী উপাদানটিউব বসতি স্থাপনকারীs এবং টিউব

1,টিউব সেটলার এবং টিউবের মাঝের অংশটি লেমিনার প্রবাহ, তবে ইনলেট এবং আউটলেট বিভাগগুলি আগত এবং বহির্গামী জল দ্বারা প্রভাবিত হয়, যার ফলে ব্যাঘাত ঘটে।

2, টিউব সেটলার এবং টিউবগুলিতে জলের প্রবাহ তুলনামূলকভাবে স্থিতিশীল, যা নিষ্পত্তির প্রভাবকে উন্নত করতে সহায়তা করে।

3, সংক্ষিপ্ত নিষ্পত্তির দূরত্ব এবং সময়ের কারণে, এটি প্রয়োজনীয় যে জল বসতি ট্যাঙ্কে প্রবেশ করার আগে সম্পূর্ণরূপে জমাটবদ্ধতা ঘটে।

4,উর্ধ্বমুখী প্রবাহের উপর ভারী প্রবাহের প্রভাব ন্যূনতম; ঊর্ধ্বমুখী প্রবাহ উচ্চ-টর্বিডিটি জলের জন্য উপযুক্ত, যখন নিম্নমুখী প্রবাহ খুব কম-টর্বিডিটি জলের জন্য উপযুক্ত।

2.অত্যধিক বর্জ্য turbidityকারণ বিশ্লেষণ

1, ল্যামেলা সেটলিং ট্যাঙ্কের খাঁড়িতে অসম জল বিতরণ। খাঁড়িটির আশেপাশে, গুরুতর অশান্তি ঘটতে পারে বা জল প্রবাহের বেগ খুব বেশি হতে পারে, যার ফলে ল্যামেলাগুলিতে আগে জমা হওয়া স্লাজ পুনরায় স্থগিত হতে পারে।

2,স্থানীয় "শর্ট-সার্কিটিং" ঘটতে পারে, যা ফ্লোকগুলির স্থায়িত্বকে প্রভাবিত করে, যার ফলে ফ্লোকগুলি আগে তৈরি হয়েছিল যা ছোট কণাগুলিতে বিভক্ত হয়ে যায়।

3,অভিন্ন জল বন্টন নিশ্চিত করার জন্য, ল্যামেলা সেটলিং ট্যাঙ্কের ছিদ্রযুক্ত বাফেল প্রাচীরে সাধারণত ছোট খোলা থাকে, যার ফলে একটি অনুভূমিক প্রবাহ নিষ্পত্তিকারী ট্যাঙ্কের তুলনায় গর্তের মধ্য দিয়ে প্রবাহের বেগ বেশি হয়। এর ফলে পূর্বে গঠিত ফ্লোকগুলি আবার ভেঙে যেতে পারে এবং বিতরণ গর্তের নীচের অংশে মৃত স্লাজকে সহজেই পুনরুদ্ধার করতে পারে, বর্জ্য বর্জ্যতা বাড়ায়।

সমাধান:

1,টিউব সেটলারগুলিকে অনুভূমিকের 60 ডিগ্রি কোণে রাখুন, এবং প্রতিটি টিউব সেটলারের নীচে উইং প্লেটের একটি সারি স্থাপন করুন, এছাড়াও অনুভূমিকের 60 ডিগ্রি কোণে। এই উইং প্লেটগুলির সংযোজন জল প্রবাহের রেনল্ডস সংখ্যাকে উল্লেখযোগ্যভাবে হ্রাস করতে পারে, প্রবাহ প্রক্রিয়ার সময় সান্দ্র শক্তি বৃদ্ধি করে, যা নিষ্পত্তির জন্য উপকারী। অধিকন্তু, কণাগুলির জন্য সংক্ষিপ্ত নিষ্পত্তির পথগুলি ঘন কণাগুলিকে আরও কার্যকরভাবে স্থির হতে সহায়তা করে।

2,জল বিতরণের জন্য ছিদ্রযুক্ত বাফেল দেয়াল ব্যবহার করে অভিন্ন বন্টন নিশ্চিত করুন। ডিস্ট্রিবিউশন জোনের প্রারম্ভিক বিন্দুতে অনুভূমিক প্রবাহ বেগ 0।{3}}10–0.018 মি/সেকেন্ডের মধ্যে নিয়ন্ত্রিত হওয়া উচিত।

3, সেটলিং ট্যাঙ্কের সামনের অংশে অনুভূমিক প্রবাহের (প্লাম্বিং) একটি অংশ যোগ করুন, যাতে বর্জ্য তাৎক্ষণিকভাবে ল্যামেলা সেটলিং ট্যাঙ্কে প্রবেশ না করে বরং প্রথমে একটি অনুভূমিক প্রবাহ বিভাগের মধ্য দিয়ে যায় (ট্যাঙ্কের মোট দৈর্ঘ্যের 1/3 অংশ দখল করে) ট্যাঙ্ক)। এই অনুভূমিক বিভাগটি ট্যাঙ্কের শক লোডের প্রতিরোধ ক্ষমতা বাড়ায়, অনুভূমিক প্রবাহের বেগ আরও কমিয়ে দেয়, যা নিষ্পত্তিতে সাহায্য করে, প্রভাব লোডগুলির প্রতিরোধকে শক্তিশালী করে এবং নিষ্পত্তি করার দক্ষতা উন্নত করে। অতিরিক্তভাবে, অনুভূমিক এবং ল্যামেলা বিভাগে গাইড দেয়াল ইনস্টল করা ল্যামেলাগুলিতে ঊর্ধ্বমুখী প্রবাহের বেগ বাড়ায় এবং নিষ্পত্তির দক্ষতা আরও বাড়ায়।

3.স্লাজ ফড়িং এবং খারাপ স্লাজ ডিসচার্জ এর ক্লগিংকারণ বিশ্লেষণ

ল্যামেলা সেডিমেন্টেশন ট্যাঙ্কে সাধারণত যান্ত্রিক স্লাজ অপসারণ ব্যবহার করা হয়, যা মীমাংসা ট্যাঙ্কের প্রান্তে এবং প্রান্তে স্লাজ জমতে পারে এবং স্লাজ অপসারণের এলাকায় মৃত কোণ তৈরি করতে পারে। এর ফলে এইসব এলাকায় বেশি কাদা জমে থাকে।

স্লাজ ডিসচার্জ পাইপের নকশা অপর্যাপ্ত হতে পারে।

সমাধান:

স্লাজ মৃত কোণগুলি কমাতে ট্যাঙ্কের নকশা পরিবর্তন করুন। একটি বড় স্লাজ ফড়িং দিয়ে মাধ্যাকর্ষণ স্লাজ অপসারণ অবলম্বন করুন, যা জল প্রবাহে ন্যূনতম ব্যাঘাত ঘটায় এবং জমাট বাঁধার সম্ভাবনা কম। স্লাজ অপসারণের জন্য স্লাইডিং কোণ ছোট স্লাজ ফড়িংগুলির চেয়ে বেশি হওয়া উচিত, সম্পূর্ণ স্লাজ অপসারণ নিশ্চিত করে।

স্লাজ অপসারণের দক্ষতা উন্নত করতে ট্যাঙ্কের নীচে স্লাজ অপসারণের পরিখার সংখ্যা বাড়িয়ে স্ক্র্যাপার-টাইপ স্লাজ অপসারণ পদ্ধতি ব্যবহার করুন।
